技术参数:

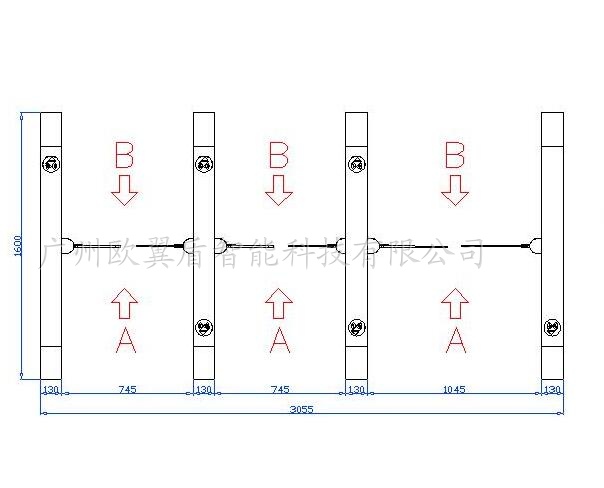

外形尺寸:L-DG003型 1600×130×1020mm(长*宽*高);
摆门材质:进口优质透明亚克力或钢化玻璃档板,厚度10mm;
框架材质:热浸锌防锈优质碳钢板压铸成型,厚度12mm;
箱体材质:优质高光亮304#不锈钢,厚度2.0mm;
工作寿命:连续转动1000万次以上无故障;
通道宽度:600-900mm(按需要可调整宽度);
控 制 器:原装松下或三菱工业级PLC交流伺服自动化控制器;
驱动电机:原装松下或三菱工业级交流伺服马达,自带高精度编码器;
减 速 机:原装松下或三菱工业级行星减速机;
表面处理:精细拉丝;
通行模式:单/双向;
防护等级:防护等级IP56;
工作温度:-25~90℃;
相对湿度:5~95%RH;
开门速度:0.2~15s;
响应时间:<200ms;
档门幅度:±90°;
工作噪声:<50 dB;
电源电压:AC110-220V±10% 50HZ;
电源输出:DC5V、12V、24V;
设备功耗:静态<20W、动态<230W;
信号接口:300ms的无源触点信号;
使用寿命:连续转动1000万次以上;
常闭、常开时区控制:支持常闭、常开时区开门控制;
报警功能:支持门开超时未关报警与门无故开启未关报警;
传 感 器:20对红外点对点传感器,精准定位人员通行状态;
主控装置:进口原装松下伺服马达,带订制型刹车制动减速机;
接口参数:RS232信号1个、无源打卡信号2个、消防信号1个;
通行速度:≥45人/分钟(正常状态),≤60人/分钟(快速状态);
控制方式:采用先进的工业级伺服自动化控制模块技术控制电机转速;
状态显示:机身全周长LED状态显示,三色显示闸机的开、关、报警状态;
接口端子:RJ45 接口,支持 10/100M/1000M 自适应以太网通信协议;
电磁兼容性:不影响可能佩戴心脏起搏器和体内植入金属材料的客户使用;

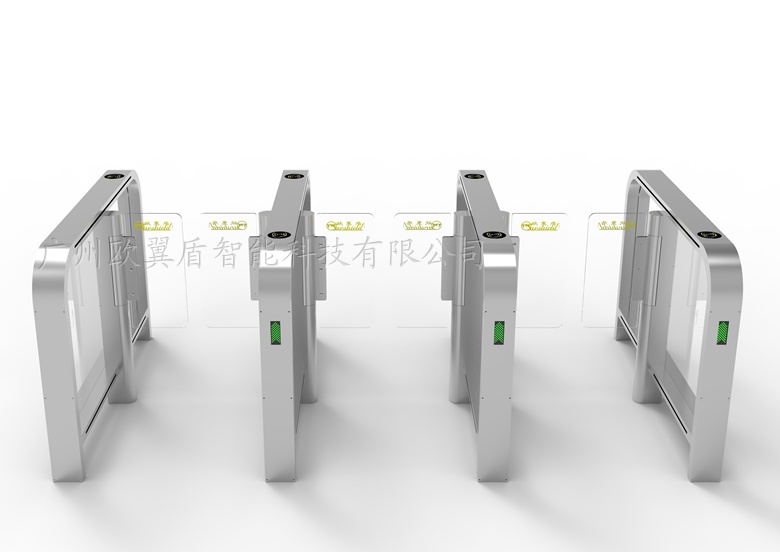

设备构造
侧板为钢化玻璃材料;
立柱侧面为圆弧设计;
摆门为进口亚克力材料;
信号控制:干接点信号;
LED提示灯:可选显示样式;
侧板钢化玻璃带蓝光夜视灯;
采用32位工业级ARM处理器;
刷卡面板为高档进口亚克力材料;
箱体侧面内置20对进口红外探头;
箱体上盖为立体斜面设计美观大方;
箱体采用2mm厚304拉丝不锈钢材料;
通行状态跑马灯显示内置在立柱前面盖;
具备面部识别功能,实现刷脸门禁考勤功能;
通道两侧各带读卡器,实现访客刷卡双向进出;
顶部盖板和侧板带刷卡指示灯,可以打开用作检修口;
刷卡前端柱体造型内部可以安装控制、吞卡或售检票系统;
摆门传动由特制立体圆柱机械结构、内置进口伺服马达装置;
速通门闸机伺服驱动机芯装置获国际知识产权局实用新型专利。
